Cálculo de Materiales para Placa Colaborante: Guía Completa
El cálculo de materiales para placa colaborante es una etapa fundamental en el diseño estructural de edificaciones modernas. Esta placa, que actúa como una losa de concreto apoyada sobre una estructura metálica, contribuye a la rigidez y resistencia del conjunto, optimizando el uso de materiales y reduciendo costos. En este artículo, te explicamos paso a paso cómo realizar un cálculo eficiente y preciso de los materiales necesarios para una placa colaborante, además de consejos prácticos para su implementación.
¿Qué es una Placa Colaborante?

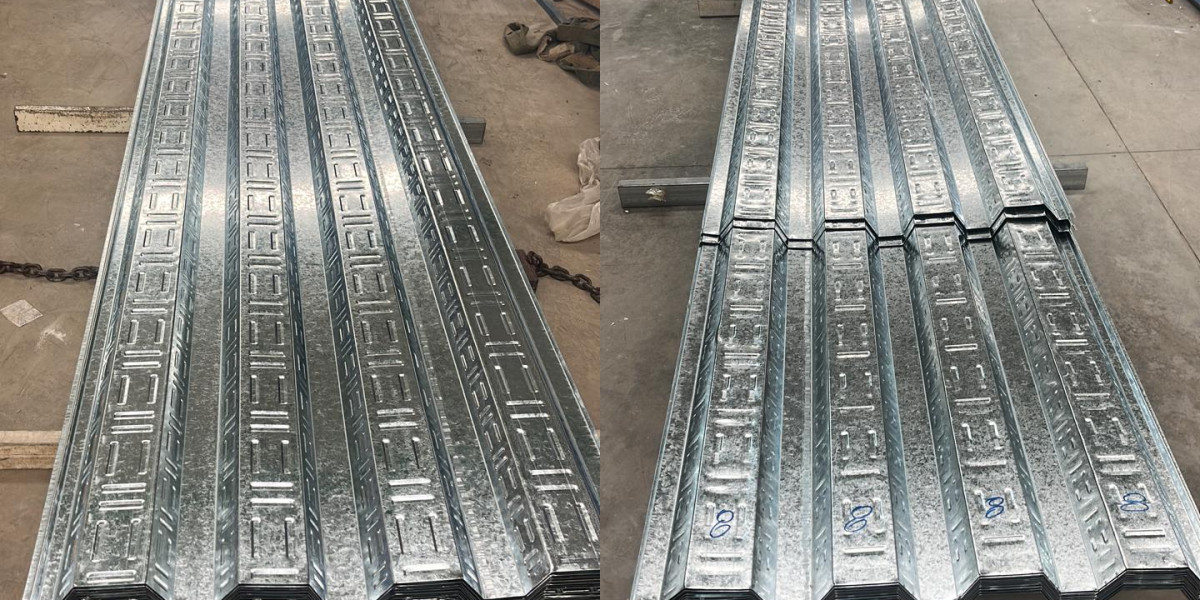

La placa colaborante es un sistema constructivo compuesto por una chapa metálica acanalada que funciona como encofrado y armadura superior, sobre la cual se vierte una losa de concreto. Esta combinación permite que ambos materiales trabajen conjuntamente para soportar cargas estructurales.
Este sistema es ampliamente utilizado en construcciones industriales, comerciales y residenciales, debido a su rapidez de montaje, reducción en el uso de cimbras y eficiencia en el consumo de materiales.
Componentes Principales para el Cálculo de Materiales
Para realizar el cálculo preciso de materiales en una placa colaborante, es fundamental conocer los componentes que la conforman:
- Chapa metálica colaborante: Acero galvanizado o pintro con perfil acanalado.
- Concreto: Generalmente de resistencia media (f’c entre 210 y 280 kg/cm²).
- Acero de refuerzo: Mallas o varillas que proporcionan resistencia a esfuerzos de tracción y controlan fisuración.
- Elementos complementarios: Tornillos, aislantes y otros accesorios.
Pasos para el Cálculo de Materiales de la Placa Colaborante
1. Determinar las dimensiones de la placa
Antes de calcular los materiales, es necesario conocer las dimensiones exactas de la placa, tales como:
- Longitud y ancho de la losa.
- Espesor del concreto que se verterá sobre la chapa metálica.
- Perfil y dimensiones de la chapa colaborante.
Estas dimensiones se obtienen a partir de los planos estructurales y especificaciones del proyecto.
2. Cálculo del volumen de concreto
Una vez definidas las dimensiones, el volumen de concreto se calcula con la fórmula:
Volumen = Área de la placa × Espesor de concreto
Por ejemplo, si la placa mide 5 metros de ancho por 10 metros de largo y el espesor de concreto es 5 cm (0.05 m), entonces:
Volumen = 5 m × 10 m × 0.05 m = 2.5 m³ de concreto
3. Cálculo del peso y cantidad de chapa metálica colaborante
La chapa metálica tiene un peso por metro cuadrado que depende de su perfil y espesor. Este dato generalmente se encuentra en el catálogo del proveedor.
Para calcular la cantidad total de chapa:
Área total = Largo × Ancho
Peso total de chapa = Área total × Peso por metro cuadrado
Ejemplo: Si la chapa pesa 5 kg/m² y la placa mide 50 m², el peso total será 250 kg de chapa metálica en total.
4. Cálculo del acero de refuerzo
El acero de refuerzo se determina según los planos estructurales y normas vigentes en Perú, como la Norma Técnica E.030 (Estructuras de Concreto). El acero puede venir en mallas o varillas corrugadas.
Para estimar la cantidad de acero:
- Consultar planos para especificaciones de diámetro y separación.
- Calcular el peso total de acero por metro cuadrado.
- Multiplicar por el área total de la placa.
Como referencia, una placa colaborante típica puede requerir entre 8 a 12 kg de acero por metro cuadrado dependiendo del diseño estructural.
Factores a Considerar en el Cálculo de Materiales
Normativas y Códigos Técnicos
Es indispensable seguir las normativas peruanas, en especial el Reglamento Nacional de Edificaciones (RNE) y las normas técnicas de concreto armado para garantizar seguridad y durabilidad.
Tipo de Uso y Carga
El tipo de uso del edificio (industrial, comercial, residencial) influye en el diseño y, por ende, en la cantidad de materiales necesarios.
Optimización y Seguridad
Siempre se recomienda considerar un margen adicional (entre 5% y 10%) para materiales debido a desperdicios y ajustes durante la construcción.
Consejos Prácticos para la Compra y Uso de Materiales
- Compra materiales de calidad: Asegúrate que la chapa metálica y el acero cumplan con las certificaciones de calidad.
- Revisa el almacenamiento: El concreto y acero deben almacenarse adecuadamente para evitar deterioro.
- Coordina con el proveedor: Comprar materiales en cantidades exactas o con poco margen para evitar excedentes.
- Capacita al equipo: La correcta instalación de la chapa y colocación del concreto es vital para el desempeño estructural.
Conclusión
El cálculo de materiales para placas colaborantes es un proceso que requiere precisión y conocimiento de las dimensiones, especificaciones técnicas y normativas vigentes. Con una adecuada planificación y seguimiento, se puede optimizar el uso de materiales, lograr estructuras seguras y reducir costos en el proyecto.
Preguntas Frecuentes
¿Cuál es el espesor estándar de una placa colaborante?
El espesor del concreto en una placa colaborante suele variar entre 4 y 6 cm, dependiendo de las cargas y especificaciones estructurales.
¿Qué tipo de acero se utiliza para la armadura?
Se emplea acero corrugado de alta resistencia, generalmente varillas de diámetros entre 6 y 12 mm o mallas electrosoldadas según diseño.
¿Cómo se calcula el peso total de la chapa metálica?
Multiplicando el área total de la placa por el peso unitario (kg/m²) de la chapa especificada por el fabricante.
¿Es necesario un margen extra para materiales?
Sí, se recomienda considerar un 5% a 10% adicional para cubrir desperdicios y errores durante la construcción.
¿La chapa colaborante actúa como encofrado permanente?
Sí, la chapa metálica funciona como encofrado y armadura superior, facilitando el proceso constructivo y mejorando la resistencia de la losa.
