Cómo Diseñar una Losa Colaborante: Guía Completa y Práctica
La losa colaborante es un elemento estructural fundamental en la construcción moderna, especialmente en edificaciones de varios niveles. Su diseño adecuado garantiza la seguridad, economía y funcionalidad de las estructuras. En este artículo, te explicamos cómo diseñar una losa colaborante paso a paso, considerando aspectos técnicos, normativos y prácticos para obtener resultados óptimos.
¿Qué es una Losa Colaborante?

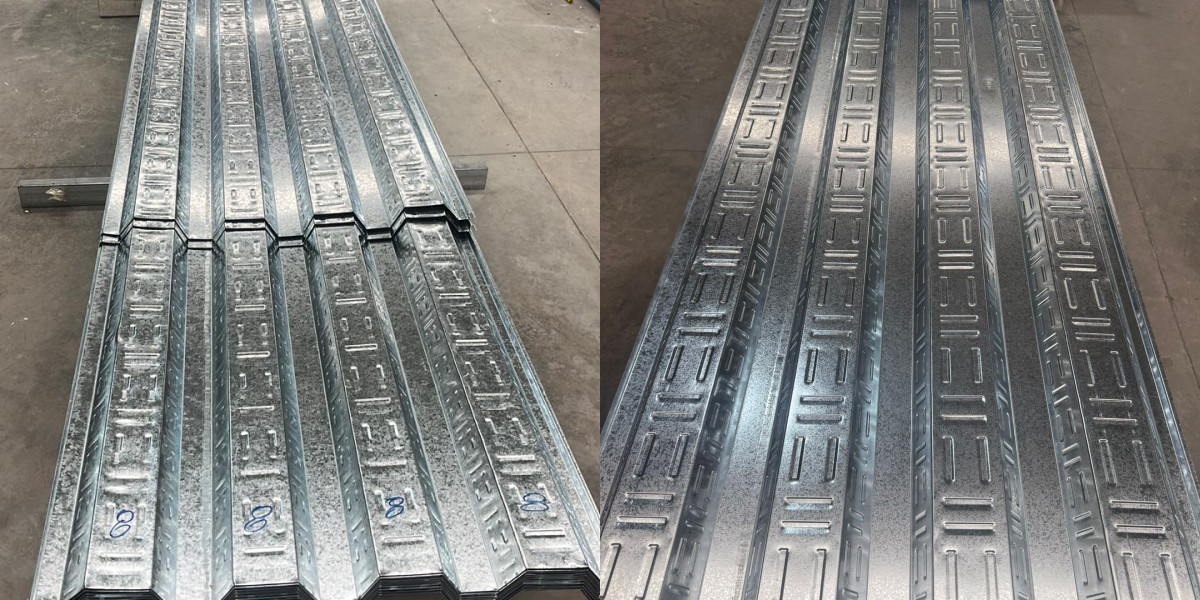

Una losa colaborante es un sistema estructural compuesto por una lámina metálica perfilada que funciona como encofrado perdido y actúa conjuntamente con el concreto vertido sobre ella para resistir cargas. Este tipo de losa es ampliamente utilizado debido a su rapidez de instalación y eficiencia estructural.
Componentes principales
- Perfil metálico: Lámina galvanizada que sirve como encofrado y armadura pasiva.
- Concreto: Material que se vierte sobre la lámina para formar la losa rígida y resistente.
- Refuerzo de acero: Barras adicionales que aumentan la capacidad de carga y evitan fisuras.
Ventajas de la Losa Colaborante
Este sistema ofrece múltiples beneficios, entre ellos:
- Reducción de tiempo: La lámina metálica acelera el proceso constructivo al evitar encofrados tradicionales.
- Menor peso propio: Al ser más ligera que una losa maciza convencional.
- Mejora en la resistencia estructural: La colaboración entre acero y concreto incrementa la capacidad portante.
- Ahorro económico: Menores costos en materiales y mano de obra.
Pasos para Diseñar una Losa Colaborante
1. Definir las cargas y condiciones de diseño
El primer paso es identificar las cargas que la losa deberá soportar, incluyendo:
- Cargas muertas: Peso propio de la losa, acabados y elementos permanentes.
- Cargas vivas: Personas, muebles y equipos.
- Cargas accidentales: Viento, sismos u otras cargas específicas.
Es importante consultar las normativas vigentes en Perú, como el Reglamento Nacional de Edificaciones (RNE), para determinar valores y factores de carga.
2. Selección del perfil metálico
La elección del perfil adecuado depende de la luz a cubrir y las cargas a soportar. Se deben considerar:
- Altura y forma del perfil.
- Espesor del acero galvanizado.
- Capacidad de carga del perfil.
El fabricante suele proporcionar tablas y especificaciones técnicas que facilitan esta selección.
3. Dimensionamiento del espesor de la losa de concreto
El espesor mínimo del concreto debe ser suficiente para:
- Resistir fuerzas de flexión y cortante.
- Proteger el refuerzo de acero contra la corrosión.
- Garantizar la durabilidad y rigidez estructural.
Generalmente, se recomienda un espesor entre 5 y 8 cm, pero esto puede variar según el proyecto.
4. Diseño del refuerzo de acero
El refuerzo principal debe ubicarse en la parte inferior de la losa para resistir momentos flectores negativos. Además, se colocan estribos o refuerzos secundarios para controlar fisuras y esfuerzos cortantes.
Se debe calcular la cantidad y distribución de acero según las normas técnicas peruanas y la resistencia del concreto.
5. Verificación estructural
Se deben realizar análisis estructurales para verificar:
- Resistencia: Que la losa soporte las cargas sin fallar.
- Rigidez: Que las deformaciones estén dentro de límites aceptables.
- Estabilidad: Que no existan riesgos de pandeo o colapso.
Se suelen utilizar programas de cálculo estructural o métodos manuales basados en mecánica de materiales.
Consideraciones Constructivas Importantes
Para que el diseño de la losa colaborante se traduzca en una ejecución exitosa, es fundamental considerar:
- Preparación del soporte: Asegurar que las vigas o muros que reciben la losa estén en condiciones óptimas.
- Colocación y fijación del perfil metálico: Debe estar perfectamente nivelado y asegurado para evitar desplazamientos durante el vaciado.
- Vaciado y curado del concreto: Realizar un vertido uniforme y respetar los tiempos de curado para garantizar la resistencia.
- Inspección y control de calidad: Supervisar cada etapa para detectar y corregir posibles fallas.
Normativas y Recomendaciones en Perú
En Perú, el diseño de losas colaborantes debe cumplir con el Reglamento Nacional de Edificaciones (RNE), especialmente con las normas de diseño estructural (E.030) y construcción en acero y concreto. Además, es recomendable seguir guías internacionales complementarias, como las de AISC o ACI, adaptando los criterios al contexto local.
Conclusión
Diseñar una losa colaborante implica un proceso detallado que combina el conocimiento técnico con la aplicación práctica de normativas y buenas prácticas constructivas. Al seguir los pasos adecuados y considerar todos los aspectos estructurales y constructivos, se garantiza una losa segura, eficiente y económica, ideal para proyectos modernos en Perú.
Preguntas Frecuentes
¿Cuál es la diferencia entre una losa colaborante y una losa maciza convencional?
La losa colaborante utiliza una lámina metálica perfilada como encofrado perdido, lo que reduce peso y tiempo de construcción, mientras que la losa maciza es totalmente de concreto con encofrado tradicional.
¿Qué tipos de perfiles metálicos se usan comúnmente en Perú?
Se emplean perfiles galvanizados trapezoidales o sinusoidales, con espesores que varían entre 0.7 y 1.2 mm, dependiendo del proyecto y cargas.
¿Cómo se calcula el refuerzo necesario en una losa colaborante?
Se realiza un análisis estructural considerando momentos flectores y cortantes, aplicando las fórmulas y recomendaciones de las normas técnicas peruanas para determinar cantidad y diámetro de barras.
¿Es necesario un estudio geotécnico para diseñar la losa colaborante?
Sí, un estudio geotécnico es fundamental para conocer las características del terreno y dimensionar adecuadamente la estructura que soportará la losa colaborante.
¿Cuánto tiempo tarda el curado del concreto en una losa colaborante?
El curado mínimo recomendado es de 7 días para alcanzar una resistencia adecuada, aunque el tiempo puede variar según el tipo de concreto y condiciones climáticas.
