Condiciones de Diseño de una Losa Colaborante
La losa colaborante es un elemento estructural ampliamente utilizado en la construcción moderna, especialmente en edificaciones comerciales e industriales. Su diseño adecuado es fundamental para garantizar la seguridad, funcionalidad y economía de la estructura. En este artículo, exploraremos las principales condiciones de diseño que deben considerarse al diseñar una losa colaborante, sus ventajas, materiales y aspectos normativos.
¿Qué es una Losa Colaborante?

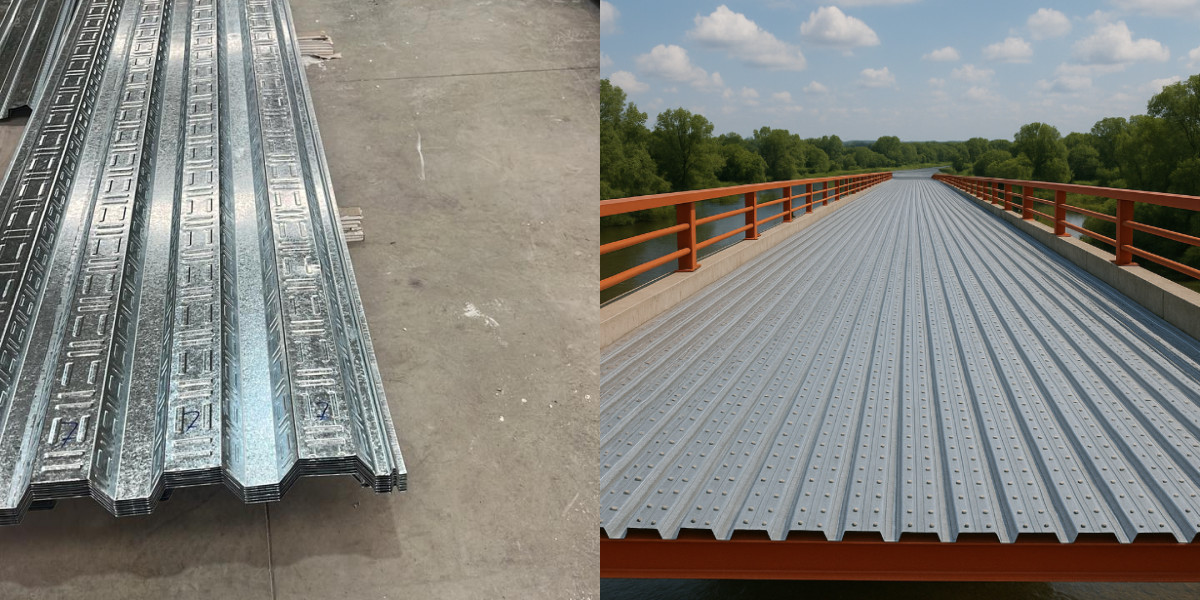

Una losa colaborante es un sistema de losa metálica compuesta por una lámina acanalada de acero que funciona como encofrado perdido y actúa conjuntamente con el concreto vertido sobre ella para resistir cargas. Esta combinación permite optimizar el uso de materiales y acelerar los procesos constructivos.
Componentes principales
- Lámina metálica: Generalmente de acero galvanizado, con perfil trapezoidal o acanalado que sirve de soporte y encofrado.
- Concreto: Vertido sobre la lámina metálica para formar la losa estructural.
- Refuerzo: Mallas o barras de acero para incrementar la resistencia a tracción.
Ventajas de la Losa Colaborante
Entre las principales ventajas destacan:
- Rapidez en la construcción: La lámina metálica actúa como encofrado perdido evitando el uso de encofrados tradicionales.
- Reducción de peso: Al combinar acero y concreto se optimiza la estructura y reduce el peso total.
- Mayor resistencia estructural: La colaboración entre acero y concreto mejora la capacidad portante.
- Versatilidad: Se adapta a diferentes tipos de edificaciones y requerimientos arquitectónicos.
Condiciones de Diseño de una Losa Colaborante
El diseño de una losa colaborante requiere cumplir con diversas condiciones para garantizar su desempeño estructural y durabilidad. A continuación, se describen las principales:
1. Capacidad portante y resistencia
Debe verificarse que la losa pueda resistir las cargas muertas y vivas previstas, incluyendo:
- Cargas muertas: Peso propio de la losa, acabados y elementos permanentes.
- Cargas vivas: Sobrecargas por uso, mobiliario, personas, equipos, etc.
El diseño estructural debe considerar la interacción entre la lámina metálica y el concreto para asegurar la capacidad portante adecuada, siguiendo las normativas vigentes como el Reglamento Nacional de Edificaciones (RNE) en Perú.
2. Unión y colaboración entre acero y concreto
La acción colaborante depende de la adecuada adherencia entre la lámina metálica y el concreto. Para ello:
- La lámina debe tener un perfil acanalado que permita un buen anclaje.
- Se debe evitar la corrosión mediante el uso de acero galvanizado o tratamientos protectores.
- Se pueden utilizar perfiles con resaltes o perforaciones para mejorar la unión.
3. Espesor y propiedades del concreto
El espesor mínimo del concreto sobre la lámina debe garantizar la resistencia estructural y protección del acero. Generalmente, se recomienda un espesor entre 4 y 6 cm, dependiendo del diseño. Además, el concreto debe tener una resistencia adecuada (por ejemplo, f’c ≥ 210 kg/cm²) y propiedades que aseguren buena adherencia y durabilidad.
4. Refuerzo de acero
El diseño debe incluir refuerzo de acero para resistir esfuerzos de tracción y controlar fisuración. Esto puede consistir en mallas electrosoldadas o barras de acero colocadas estratégicamente según el análisis estructural.
5. Control de deformaciones y vibraciones
Es fundamental limitar las deflexiones y vibraciones para evitar daños y molestias. La losa colaborante debe cumplir con los límites establecidos en las normativas para garantizar la comodidad y seguridad de los ocupantes.
6. Consideraciones térmicas y acústicas
El diseño debe contemplar el aislamiento térmico y acústico, ya que la lámina metálica puede transmitir calor y ruido. Se pueden incorporar aislantes o revestimientos adicionales para mejorar el confort interior.
Normativas y Códigos Técnicos Aplicables
En Perú, el diseño de losas colaborantes debe ajustarse a normas nacionales e internacionales, tales como:
- Reglamento Nacional de Edificaciones (RNE): Establece criterios para diseño estructural, seguridad y durabilidad.
- Normas ACI (American Concrete Institute): Guías para el diseño y construcción de elementos de concreto.
- Normas ASTM: Especificaciones para materiales y procedimientos de ensayo.
Materiales Recomendados para Losa Colaborante
Los materiales deben cumplir con estándares de calidad para asegurar la durabilidad y desempeño:
Acero
- Acero galvanizado para resistir la corrosión.
- Perfiles con alta resistencia mecánica.
Concreto
- Concreto con resistencia característica adecuada.
- Adiciones que mejoren adherencia y durabilidad.
Refuerzo
- Acero corrugado o mallas electrosoldadas con certificación.
Proceso Constructivo de una Losa Colaborante
El proceso típico incluye:
- Colocación y fijación de la lámina metálica sobre las vigas o estructura soporte.
- Instalación del refuerzo de acero conforme al diseño.
- Vertido y compactación del concreto sobre la lámina.
- Curado adecuado para alcanzar la resistencia requerida.
- Revisión y control de calidad durante todo el proceso.
Conclusión
El diseño de una losa colaborante exige considerar múltiples condiciones que aseguren su resistencia, seguridad y funcionalidad. Es fundamental cumplir con las normativas vigentes, seleccionar materiales adecuados y ejecutar un proceso constructivo riguroso. De esta forma, se obtienen estructuras eficientes, duraderas y económicas, ideales para diversos tipos de edificaciones en Perú.
Preguntas Frecuentes
¿Qué ventajas ofrece una losa colaborante frente a una losa tradicional?
La losa colaborante permite una construcción más rápida, reduce el peso estructural, elimina la necesidad de encofrados tradicionales y combina eficientemente el acero y concreto para mayor resistencia.
¿Cuál es el espesor mínimo recomendado para el concreto en una losa colaborante?
Generalmente, se recomienda un espesor mínimo entre 4 y 6 cm para garantizar resistencia y protección adecuada del acero.
¿Qué tipo de acero se usa en la lámina metálica?
Se utiliza acero galvanizado, que ofrece resistencia a la corrosión y durabilidad en ambientes internos y externos.
¿Cómo se asegura la colaboración entre la lámina metálica y el concreto?
Mediante un perfil acanalado o trapezoidal de la lámina, que permite un buen anclaje, además del uso de materiales y tratamientos que evitan la corrosión.
¿Qué normativas se aplican en el diseño de losas colaborantes en Perú?
Se aplican principalmente el Reglamento Nacional de Edificaciones (RNE), normas del American Concrete Institute (ACI) y especificaciones ASTM para materiales y procedimientos.
