Detalle Refuerzo Placa Colaborante: Guía Completa para su Diseño y Aplicación
La placa colaborante es un elemento estructural fundamental en la construcción moderna, especialmente en edificaciones de concreto y acero. Su función principal es actuar como una losa que trabaja conjuntamente con las vigas metálicas, permitiendo una distribución eficiente de las cargas y aumentando la rigidez del sistema estructural. Sin embargo, en muchos casos es necesario implementar un detalle de refuerzo adecuado para garantizar la seguridad y durabilidad del sistema. En este artículo, exploraremos en profundidad qué es el detalle refuerzo placa colaborante, su importancia, tipos y recomendaciones para su correcta implementación.
¿Qué es una placa colaborante?

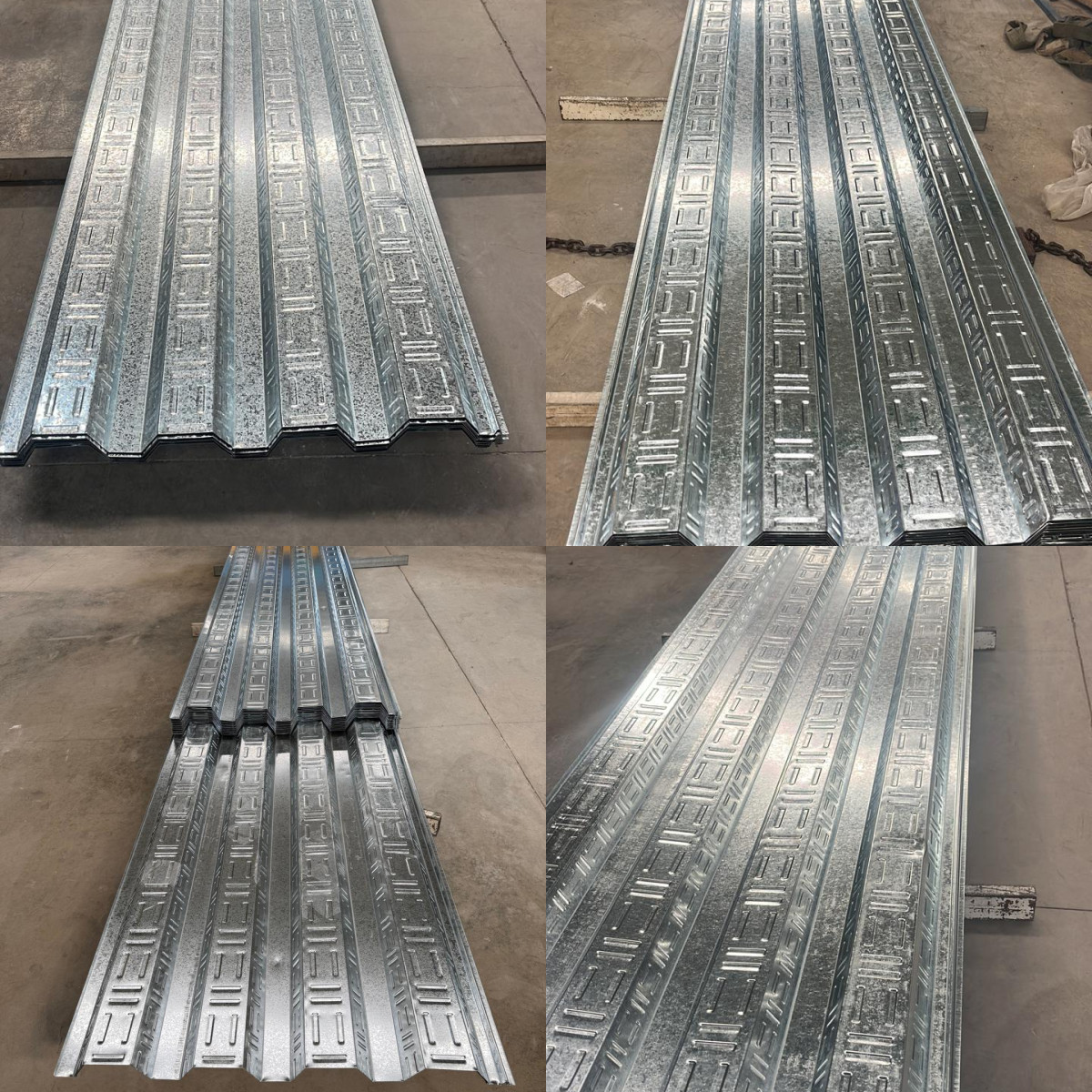

La placa colaborante es una lámina metálica, generalmente de acero, que se utiliza como encofrado perdido para la construcción de losas compuestas. Esta placa no solo sirve como soporte durante el vertido del concreto, sino que también se integra al conjunto estructural, colaborando en la resistencia y rigidez de la losa. Su diseño permite que la placa trabaje en conjunto con la viga en flexión y corte, optimizando el uso de materiales y reduciendo costos.
Importancia del refuerzo en la placa colaborante
El refuerzo en la placa colaborante es crucial para evitar fallas prematuras y garantizar que la placa cumpla con su función estructural. Sin un refuerzo adecuado, la placa puede sufrir deformaciones excesivas, fisuras o incluso desprendimiento del concreto, comprometiendo la integridad de la estructura. Por ello, el detalle del refuerzo debe considerar factores como el tipo de carga, el espesor de la placa, la longitud de apoyo y las condiciones de servicio.
Funciones principales del refuerzo
- Incrementar la resistencia al corte: El refuerzo ayuda a resistir las fuerzas de corte que actúan en la unión entre la placa y la viga.
- Controlar la fisuración: Minimiza la aparición de grietas en el concreto debido a tensiones excesivas o movimientos diferenciales.
- Garantizar el anclaje: Asegura que la placa permanezca firmemente adherida a la estructura metálica, evitando desplazamientos o desprendimientos.
- Distribución uniforme de cargas: Facilita la transmisión adecuada de cargas entre la placa y la viga, mejorando el comportamiento global de la losa.
Tipos de refuerzo para placa colaborante
Existen diferentes sistemas y detalles de refuerzo que se pueden emplear según las especificaciones del proyecto y las normativas vigentes. A continuación, se describen los más comunes:
1. Refuerzo pasivo con barras de acero
Este es el método más tradicional y consiste en colocar barras corrugadas de acero dentro del concreto vertido sobre la placa colaborante. Estas barras se disponen transversal y longitudinalmente para formar una malla que refuerza la losa compuesta. El diseño debe asegurar una adecuada anclaje y espaciamiento de las barras para optimizar su eficacia.
2. Refuerzo mediante nervaduras y perfiles metálicos
En algunos casos, la propia placa colaborante se fabrica con nervaduras o perfiles metálicos que actúan como refuerzos integrados. Estas nervaduras aumentan la rigidez y la capacidad portante de la placa, reduciendo la necesidad de refuerzos adicionales en el concreto.
3. Refuerzo mediante soldaduras y conectores
Para mejorar la colaboración entre la placa y la viga, se emplean conectores metálicos soldados que transfieren esfuerzos cortantes. Estos conectores permiten que la placa y la viga actúen como un elemento compuesto, aumentando la capacidad estructural y evitando deslizamientos.
Recomendaciones para el diseño del detalle refuerzo placa colaborante
El diseño del refuerzo debe realizarse siguiendo las normativas técnicas aplicables, como el Reglamento Nacional de Edificaciones (RNE) en Perú y normas internacionales como la AISC o la ACI. Algunas recomendaciones clave incluyen:
- Dimensionamiento adecuado: Calcular el espesor y tipo de refuerzo en función de las cargas permanentes y variables que soportará la losa.
- Considerar la compatibilidad de materiales: Utilizar acero con características mecánicas compatibles con el concreto y la placa colaborante para evitar fallas por corrosión o fatiga.
- Garantizar el correcto anclaje: Asegurar una buena conexión entre la placa y la viga mediante soldaduras o conectores apropiados.
- Controlar la calidad de la instalación: Supervisar el montaje y vertido del concreto para evitar defectos que puedan comprometer el refuerzo.
- Realizar inspecciones y mantenimiento: Programar revisiones periódicas para detectar posibles daños o deterioros en la placa y sus refuerzos.
Ventajas del correcto detalle de refuerzo en placas colaborantes
Implementar un detalle de refuerzo adecuado en las placas colaborantes ofrece múltiples beneficios:
- Mayor capacidad estructural: La losa compuesta resiste mayores cargas sin deformarse.
- Reducción de costos: Optimiza el uso de materiales y reduce tiempos de construcción.
- Mejora en la seguridad: Disminuye el riesgo de fallas estructurales y accidentes.
- Durabilidad: Aumenta la vida útil de la estructura al proteger contra fisuras y corrosión.
- Flexibilidad en el diseño: Permite soluciones adaptadas a diferentes tipos de edificaciones y requerimientos.
Conclusión
El detalle refuerzo placa colaborante es un aspecto crucial para el éxito de proyectos constructivos que emplean losas compuestas. Un diseño cuidadoso, basado en normativas técnicas y buenas prácticas, garantiza que la placa colaborante cumpla su función estructural, ofreciendo seguridad, eficiencia y durabilidad. Por ello, es indispensable que ingenieros y constructores presten especial atención a este detalle durante las etapas de diseño y ejecución.
Preguntas Frecuentes
¿Qué materiales se utilizan para el refuerzo de la placa colaborante?
Generalmente se emplean barras corrugadas de acero para el refuerzo en el concreto. También se utilizan conectores y soldaduras en la unión con la viga metálica para asegurar la colaboración estructural.
¿Cuál es la función principal de la placa colaborante?
La placa colaborante actúa como encofrado perdido y como elemento estructural que trabaja en conjunto con la viga metálica para distribuir cargas y aumentar la rigidez de la losa compuesta.
¿Cuándo es necesario aplicar un refuerzo adicional en la placa colaborante?
Se requiere refuerzo adicional cuando las cargas son elevadas, el espesor de la placa es insuficiente o cuando las condiciones de servicio demandan mayor resistencia y control de fisuración.
¿Cómo se asegura la conexión entre la placa colaborante y la viga?
Mediante soldaduras, conectores metálicos y detalles de anclaje que transfieren esfuerzos cortantes y evitan el deslizamiento entre ambos elementos.
¿Qué normativa se debe considerar para el diseño del refuerzo en placas colaborantes en Perú?
Se recomienda seguir el Reglamento Nacional de Edificaciones (RNE) y las normas internacionales como AISC para acero y ACI para concreto, adaptando los diseños a las condiciones locales.
