Detalles Constructivos de la Placa Colaborante: Guía Completa
La placa colaborante es un elemento fundamental en la construcción moderna, especialmente en estructuras de concreto y acero. Su correcta implementación garantiza la estabilidad, resistencia y durabilidad de pisos y techos en edificaciones. En este artículo, exploraremos los detalles constructivos clave de la placa colaborante, sus componentes, ventajas y consideraciones técnicas para su óptimo desempeño en proyectos de construcción en Perú.
¿Qué es una Placa Colaborante?
La placa colaborante es un sistema de losa compuesta que combina una lámina metálica perfilada con una capa de concreto que se vierte sobre ella. Esta combinación crea un piso o techo estructuralmente eficiente, donde la lámina metálica actúa como encofrado permanente y refuerzo para el concreto, mientras que el concreto proporciona resistencia a la compresión.
Este sistema es ampliamente utilizado en edificaciones comerciales, industriales y residenciales, debido a su rapidez de instalación, reducción de peso y costos en comparación con los sistemas tradicionales de losas de concreto armado.
Componentes Principales de la Placa Colaborante

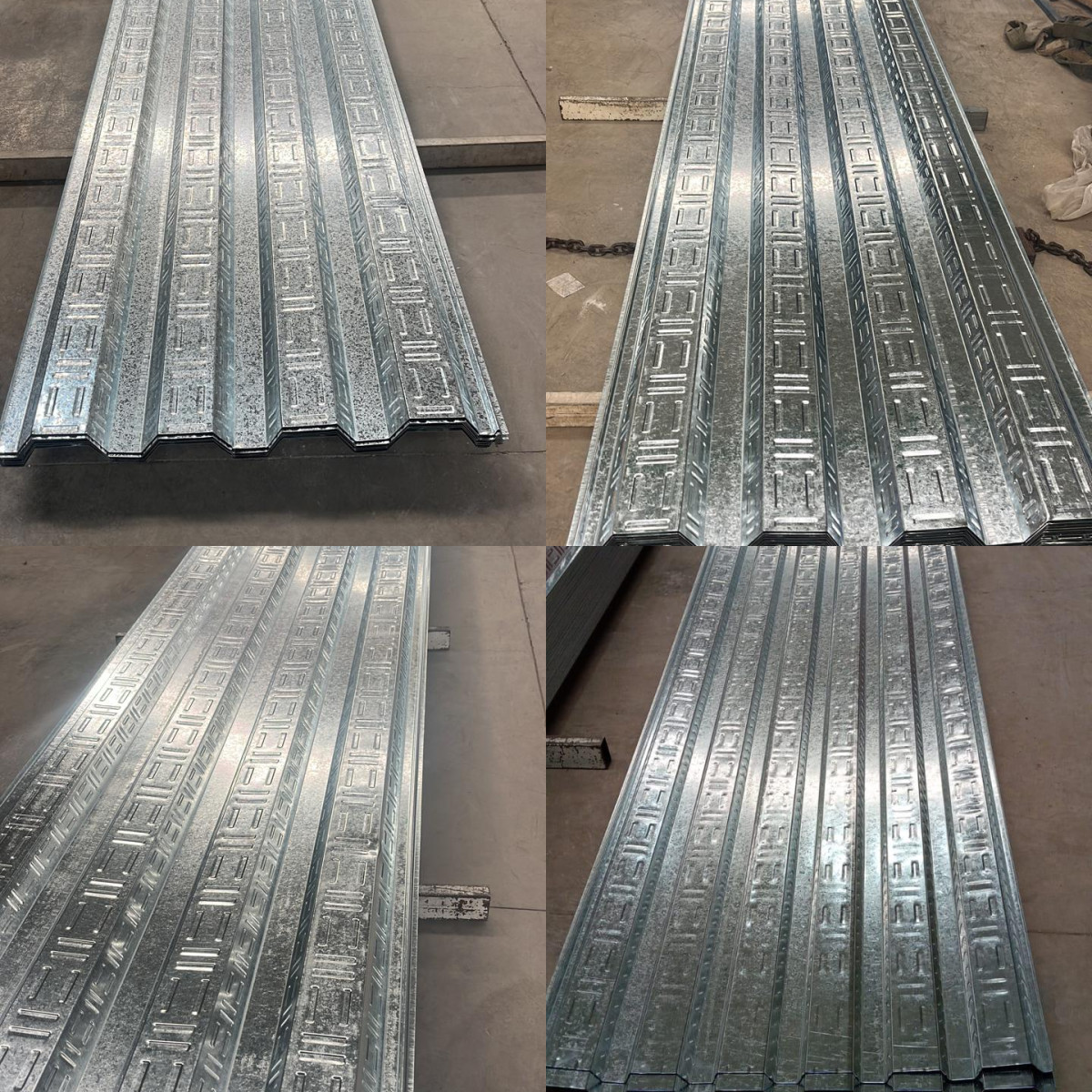

Lámina Metálica Perfilada
La lámina metálica es generalmente de acero galvanizado para evitar la corrosión. Su perfil corrugado o trapezoidal proporciona rigidez y permite que el concreto se adhiera firmemente, creando una unión colaborante entre ambos materiales. El espesor y forma de la lámina varían según las cargas y el diseño estructural requerido.
Refuerzo Secundario
Además de la lámina, se incorporan barras de acero o mallas de refuerzo dentro del concreto para mejorar la resistencia a la tracción y controlar fisuras. Este refuerzo complementa la capacidad estructural del sistema.
Capa de Concreto
El concreto se vierte sobre la lámina metálica para formar la losa. Sus características, como resistencia a compresión, trabajabilidad y aditivos, son seleccionadas según los requerimientos del proyecto y las condiciones ambientales.
Detalles Constructivos Clave
Uniones y Empalmes
Los empalmes de la lámina metálica deben ser precisos para garantizar la continuidad estructural. Se recomienda solapar las láminas según las especificaciones del fabricante y asegurar su fijación mediante tornillos o soldadura especializada. Esto evita desplazamientos durante el vertido del concreto.
Fijación de la Lámina al Armazón
La placa colaborante debe estar firmemente sujeta a la estructura metálica o de concreto preexistente. Se utilizan tornillos autoperforantes con arandelas para asegurar la lámina, evitando movimientos y garantizando la transferencia efectiva de cargas.
Espesor y Nivelación del Concreto
El espesor mínimo del concreto sobre la lámina suele ser entre 4 y 6 cm, dependiendo del diseño estructural. Es vital que el concreto se nivele adecuadamente para evitar zonas débiles y asegurar una superficie uniforme y resistente.
Control de Dilataciones y Juntas
Para evitar fisuras y deformaciones, se deben incorporar juntas de dilatación y contracción en la losa colaborante. Estas juntas permiten que el sistema responda a cambios térmicos y cargas sin comprometer su integridad.
Protección contra la Corrosión
La protección anticorrosiva de la lámina es esencial, especialmente en ambientes húmedos o agresivos, como en ciertas zonas de Perú. El galvanizado y el uso de pinturas especiales prolongan la vida útil de la placa colaborante.
Ventajas de Utilizar Placa Colaborante
- Rapidez en la construcción: La lámina metálica actúa como encofrado permanente, eliminando tiempos de encofrado y desencofrado.
- Reducción de peso: Menor peso propio comparado con losas tradicionales, disminuyendo cargas en la estructura.
- Ahorro económico: Menores costos en materiales y mano de obra.
- Versatilidad: Ideal para grandes luces y diferentes tipos de edificaciones.
- Resistencia y durabilidad: Excelente comportamiento ante cargas dinámicas y estáticas.
Consideraciones Técnicas para el Diseño y Ejecución
Normativas y Códigos de Construcción
En Perú, es fundamental que el diseño y construcción de placas colaborantes cumplan con las normas técnicas nacionales, como el Reglamento Nacional de Edificaciones (RNE) y normas internacionales complementarias. Estas regulaciones establecen criterios para la resistencia, seguridad y calidad del sistema.
Diseño Estructural
El diseño debe contemplar las cargas permanentes, variables, sísmicas y de servicio, asegurando que la placa colaborante soporte adecuadamente todas las solicitaciones. Se recomienda la colaboración estrecha entre arquitectos e ingenieros estructurales para optimizar el uso del sistema.
Control de Calidad en Obra
La supervisión en la instalación de la lámina, colocación del refuerzo y vertido del concreto es crucial. Se deben realizar pruebas de resistencia del concreto y verificaciones periódicas para garantizar la calidad final de la losa.
Mantenimiento y Durabilidad
Para maximizar la vida útil de la placa colaborante, se recomienda realizar inspecciones periódicas, especialmente en juntas y áreas expuestas a humedad o agentes corrosivos. La reparación o reforzamiento oportuno evita daños mayores y prolonga la funcionalidad del sistema.
Preguntas Frecuentes
¿Cuál es el espesor mínimo recomendado para el concreto en una placa colaborante?
El espesor mínimo suele ser entre 4 y 6 cm, dependiendo del diseño estructural y las cargas a soportar.
¿La lámina metálica requiere algún tratamiento especial para evitar la corrosión?
Sí, normalmente se utiliza acero galvanizado y en algunos casos se aplican pinturas o recubrimientos adicionales para proteger contra ambientes agresivos.
¿Qué ventajas tiene la placa colaborante frente a una losa tradicional?
Ofrece rapidez en la construcción, reducción de peso, ahorro económico, versatilidad y mayor resistencia estructural.
¿Se puede utilizar placa colaborante en zonas sísmicas de Perú?
Sí, siempre que el diseño estructural cumpla con las normativas antisísmicas vigentes y se realice una correcta instalación.
¿Qué tipo de refuerzo se usa dentro del concreto de la placa colaborante?
Se emplean barras de acero o mallas de refuerzo para mejorar la resistencia a la tracción y controlar fisuras en el concreto.
