Cálculo de Losa Colaborante: Guía Completa para Ingenieros y Arquitectos

El cálculo de losa colaborante es fundamental en el diseño estructural de edificaciones modernas, especialmente cuando se busca optimizar materiales y mejorar la eficiencia constructiva. Este tipo de losa combina acero y concreto para aprovechar las fortalezas de ambos materiales, resultando en una estructura resistente y económica.

¿Qué es una losa colaborante?

Una losa colaborante es una losa compuesta que utiliza una chapa metálica perfilada como encofrado perdido y como elemento de refuerzo, junto con el concreto que se vierte sobre ella. Esta combinación permite que el acero actúe como armadura y soporte temporal durante la construcción, mientras que el concreto proporciona la resistencia final a compresión y rigidez.

Componentes principales

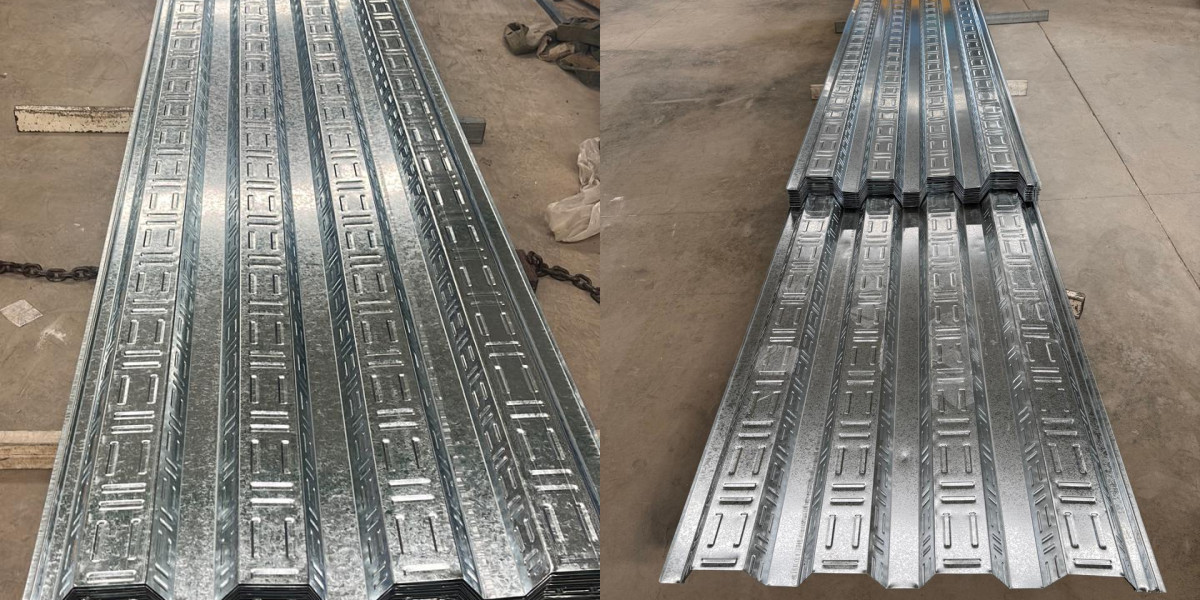

• Chapa metálica perfilada: Generalmente de acero galvanizado, su perfil permite soportar cargas temporales y dar forma a la losa.
• Concreto: Vertido sobre la chapa, se endurece formando la superficie resistente.
• Refuerzo adicional: En algunos casos, barras de acero o mallas para reforzar la tracción.

Ventajas de la losa colaborante

Este sistema ofrece múltiples beneficios que la hacen popular en la construcción civil:

• Reducción de peso: Menos concreto y acero en comparación con losas tradicionales.
• Rapidez de ejecución: La chapa sirve como encofrado permanente, eliminando la necesidad de cimbras.
• Ahorro económico: Menor uso de materiales y menor tiempo de obra.
• Mayor resistencia estructural: La interacción entre chapa y concreto mejora el comportamiento ante cargas.

Fundamentos para el cálculo de losa colaborante

El diseño y cálculo de una losa colaborante debe seguir normas técnicas específicas, como las Normas Técnicas Peruanas (NTP) y estándares internacionales como el AISC o AISC 360. Estos documentos establecen criterios para garantizar seguridad, funcionalidad y durabilidad.

Pasos básicos para el cálculo

1. Determinación de cargas: Incluye cargas permanentes (peso propio, acabados) y variables (uso, viento, sismo).
2. Análisis estructural: Se calcula la distribución de esfuerzos en la losa, considerando la interacción acero-concreto.
3. Dimensionamiento de la chapa metálica: Selección del perfil, espesor y resistencia del acero para soportar cargas temporales y permanentes.
4. Diseño del refuerzo: Se determina la cantidad y disposición de barras de acero adicionales si es necesario.
5. Verificación de deformaciones y fisuración: Para asegurar el confort y durabilidad de la estructura.

Consideraciones importantes

Al calcular una losa colaborante es esencial evaluar la rigidez y la interacción entre los materiales. La adherencia entre el concreto y la chapa metálica garantiza que trabajen en conjunto, por lo que la rugosidad y perfil de la chapa son factores clave. Además, debe considerarse la resistencia al fuego, corrosión y la capacidad de la losa para resistir cargas dinámicas y sísmicas, especialmente en zonas como Perú con alta actividad sísmica.

Ejemplo práctico de cálculo

Para ilustrar el proceso, supongamos que se diseña una losa colaborante para un entrepiso de una edificación residencial:

Datos iniciales

• Dimensiones: 5 m de luz entre vigas.
• Cargas: peso propio, acabado y carga viva total de 500 kg/m².
• Chapa metálica: perfil tipo TR-90, espesor 0.8 mm.
• Concreto: resistencia f’c = 250 kg/cm².

Procedimiento

Se calcula la carga total sobre la losa, incluyendo peso propio y cargas variables. Luego, se verifica la capacidad portante de la chapa metálica para soportar la carga sin deformaciones excesivas durante el vaciado del concreto. Posteriormente, se dimensiona el refuerzo de acero necesario para resistir las tensiones de tracción. Finalmente, se comprueban las deformaciones máximas permitidas para garantizar el confort y seguridad.

Normativas y estándares aplicables en Perú

En Perú, el cálculo de losa colaborante debe alinearse con las siguientes normativas:

• NTP 399.010 – Diseño de estructuras de acero
• NTP 399.020 – Diseño de estructuras de concreto armado
• Normas del Reglamento Nacional de Edificaciones (RNE)

Estas normativas aseguran que las estructuras cumplan con los requisitos de seguridad frente a cargas estáticas y dinámicas, incluyendo sismos frecuentes en la región.

Consejos para una correcta implementación

• Contratar profesionales especializados: Ingenieros civiles con experiencia en diseño estructural y cálculo de losas colaborantes.
• Uso de software especializado: Herramientas como SAP2000, ETABS o Tekla pueden facilitar el modelado y análisis.
• Verificación en obra: Supervisar la correcta colocación de la chapa y el vaciado del concreto para garantizar la adherencia.
• Mantenimiento y protección: Aplicar recubrimientos anticorrosivos y controles periódicos para prolongar la vida útil.

Conclusión

El cálculo de losa colaborante es un proceso que combina conocimiento técnico, normativas y experiencia práctica para diseñar estructuras seguras, económicas y eficientes. Este sistema es ampliamente utilizado en la construcción peruana debido a sus ventajas en rapidez y ahorro de materiales. Comprender sus fundamentos y aplicar correctamente las normativas vigentes es clave para el éxito de cualquier proyecto estructural.

Preguntas Frecuentes

¿Qué materiales se usan en una losa colaborante?

Se utiliza una chapa metálica perfilada de acero galvanizado como base y refuerzo, junto con concreto vertido sobre ella. En algunos casos, se añaden barras de acero para reforzar la tracción.

¿Cuál es la diferencia entre una losa colaborante y una losa tradicional?

La losa colaborante utiliza una chapa metálica como encofrado perdido y refuerzo, mientras que la losa tradicional emplea encofrados temporales y refuerzo de acero exclusivamente. Esto hace que la losa colaborante sea más ligera y rápida de construir.

¿Qué normas se deben seguir para el cálculo en Perú?

Se deben seguir las Normas Técnicas Peruanas (NTP), especialmente NTP 399.010 y NTP 399.020, además del Reglamento Nacional de Edificaciones (RNE) para asegurar la seguridad y funcionalidad.

¿Es resistente la losa colaborante frente a sismos?

Sí, siempre que se diseñe adecuadamente siguiendo las normativas sísmicas vigentes, la losa colaborante puede ofrecer una buena resistencia y desempeño en zonas sísmicas como Perú.

¿Qué software puedo usar para el cálculo?

Existen varios programas especializados, como SAP2000, ETABS y Tekla Structures, que permiten modelar y analizar estructuras con losas colaborantes de forma precisa y eficiente.
