Detalle Constructivo Placa Colaborante: Guía Completa para su Diseño y Aplicación
La placa colaborante es un elemento fundamental en la construcción moderna, especialmente en estructuras de concreto y acero. Su correcta implementación garantiza la eficiencia y seguridad en edificaciones, siendo vital comprender su detalle constructivo para optimizar resultados. En este artículo, te ofrecemos una guía detallada sobre los componentes, beneficios y procedimientos para diseñar y aplicar placas colaborantes.
¿Qué es una Placa Colaborante?

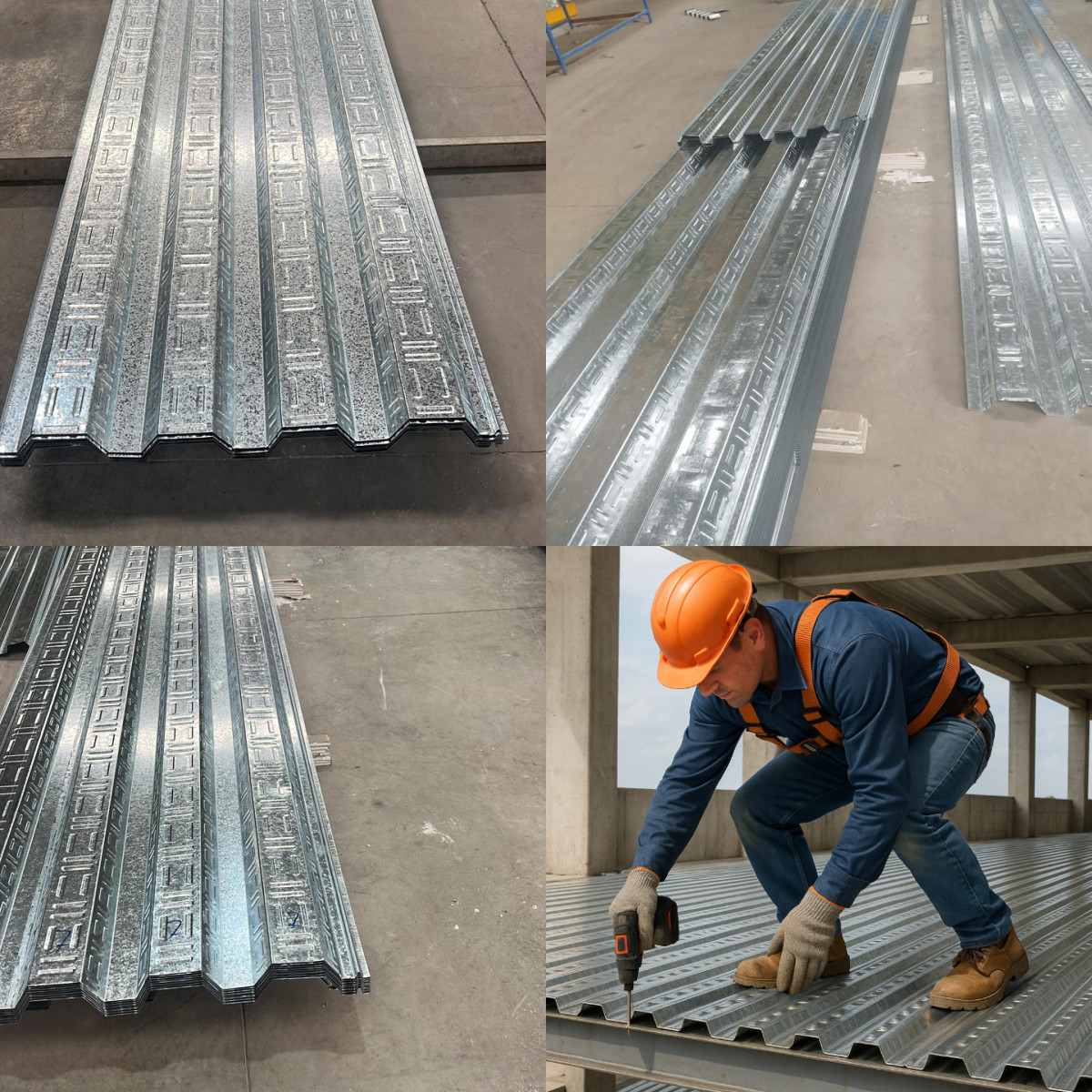

Una placa colaborante es una lámina metálica, generalmente de acero galvanizado, que se utiliza como encofrado perdido para losas de concreto. Su función principal es actuar como soporte durante el vaciado y fraguado del concreto, además de colaborar estructuralmente con la losa una vez que el material está endurecido.
Este tipo de placa permite una mayor eficiencia en la construcción, reduciendo los tiempos de obra y mejorando la interacción entre los diferentes materiales que componen la estructura.
Componentes y Materiales de la Placa Colaborante
Material Principal
El material más comúnmente utilizado para la placa colaborante es el acero galvanizado, debido a su resistencia a la corrosión y durabilidad. La galvanización protege la lámina de la oxidación, aumentando la vida útil de la estructura.
Perfilado
Las placas colaborantes presentan un perfil corrugado o con nervaduras, lo que aumenta su rigidez y permite que el concreto se adhiera mejor, favoreciendo la colaboración estructural entre ambos elementos.
Dimensiones y Espesor
El espesor de la placa varía según el diseño estructural, pero comúnmente oscila entre 0.6 mm y 1.2 mm. Las dimensiones estándar permiten cubrir grandes áreas, facilitando su instalación y reduciendo juntas.
Detalles Constructivos Clave para la Instalación
Preparación del Soporte
Antes de colocar la placa colaborante, es esencial preparar adecuadamente el soporte, que puede ser una estructura metálica o un sistema de vigas. La superficie debe estar limpia y nivelada para asegurar una correcta adhesión y evitar deformaciones.
Fijación de la Placa
La placa colaborante se fija mediante tornillos, clavos o soldadura, dependiendo del tipo de soporte y las especificaciones del proyecto. Es importante mantener una separación adecuada entre elementos para garantizar la estabilidad y evitar desplazamientos durante el vaciado del concreto.
Detallado de Juntas y Solapes
Los solapes entre placas deben ser cuidadosamente diseñados para evitar filtraciones de concreto y asegurar la continuidad estructural. Generalmente, se recomienda un solape mínimo de 5 cm, asegurado con elementos de fijación y, en algunos casos, sellado con cinta adhesiva especializada.
Ventajas de Utilizar Placa Colaborante
- Reducción de costos: Al funcionar como encofrado perdido, elimina la necesidad de retirar moldes y reduce mano de obra.
- Mayor rapidez en la construcción: Su instalación es rápida y permite vaciados continuos de concreto.
- Mejora estructural: La adhesión entre la placa y el concreto aumenta la resistencia de la losa.
- Durabilidad: El acero galvanizado protege contra la corrosión, asegurando una vida útil prolongada.
Consideraciones Técnicas para el Diseño
Análisis de Cargas
Es fundamental realizar un análisis detallado de las cargas que soportará la placa colaborante, incluyendo el peso propio, cargas de construcción y cargas permanentes y variables. Esto permite dimensionar correctamente el espesor y perfil de la placa.
Normativas Aplicables
El diseño debe cumplir con normativas locales e internacionales, como las normas ACI, ASTM y las reglamentaciones peruanas de construcción, que establecen criterios para la resistencia, seguridad y durabilidad de los materiales.
Integración con Otros Elementos Estructurales
La placa colaborante debe integrarse correctamente con vigas, columnas y otros componentes para garantizar una transmisión adecuada de cargas y evitar puntos débiles.
Proceso de Instalación Paso a Paso
- Verificación del diseño: Confirmar dimensiones, materiales y fijaciones.
- Preparación del soporte: Limpiar y nivelar la superficie de apoyo.
- Colocación de la placa: Instalar las placas colaborantes siguiendo el diseño y asegurando los solapes.
- Fijación: Usar tornillos o soldadura para asegurar la placa al soporte.
- Inspección: Revisar la instalación para detectar posibles errores o defectos.
- Vaciado de concreto: Proceder con el vaciado, asegurando que la placa soporte la presión sin deformarse.
Mantenimiento y Recomendaciones
Aunque la placa colaborante es un elemento de encofrado perdido, es importante realizar inspecciones periódicas para detectar corrosión o daños, especialmente en ambientes agresivos. La selección de acero galvanizado de alta calidad y un diseño adecuado minimizan estos riesgos.
Preguntas Frecuentes
¿Qué diferencia hay entre placa colaborante y encofrado tradicional?
La placa colaborante actúa como un encofrado perdido que permanece en la estructura, mientras que el encofrado tradicional es removible. Esto reduce tiempos y costos en obra.
¿Cuál es el espesor ideal para una placa colaborante?
Depende del diseño estructural, pero comúnmente se utilizan espesores entre 0.6 mm y 1.2 mm, considerando las cargas y el tipo de proyecto.
¿Se puede reutilizar la placa colaborante?
No, generalmente la placa colaborante es un encofrado perdido que queda integrado en la estructura, por lo que no es reutilizable.
¿Qué mantenimiento requiere una placa colaborante?
Al ser de acero galvanizado, requiere poco mantenimiento, aunque es recomendable inspeccionar la estructura para detectar corrosión en ambientes agresivos.
¿La placa colaborante mejora la resistencia estructural?
Sí, al colaborar con el concreto, la placa aumenta la rigidez y resistencia de la losa, mejorando el desempeño estructural.
