Cálculo de Losa con Placa Colaborante: Guía Completa
El cálculo de losa con placa colaborante es fundamental en la ingeniería estructural para garantizar la seguridad y eficiencia de construcciones modernas. Este tipo de losa combina una losa de concreto con una placa metálica, lo que permite aprovechar las propiedades de ambos materiales para soportar cargas de manera eficaz. En este artículo, te explicamos todo lo que necesitas saber sobre el cálculo de losa con placa colaborante, desde sus conceptos básicos hasta los pasos esenciales para su diseño y análisis.
¿Qué es una losa con placa colaborante?
La losa con placa colaborante es un sistema estructural compuesto por una losa de concreto armado que trabaja conjuntamente con una placa metálica perfilada, generalmente de acero. Esta placa actúa como encofrado permanente y proporciona resistencia adicional a la losa, mejorando su capacidad para soportar cargas.
Este sistema es popular en la construcción de edificios industriales, comerciales y residenciales debido a su rapidez en la ejecución y su eficiencia estructural.
Ventajas de utilizar placas colaborantes en losas
- Reducción de peso: La placa metálica permite disminuir el espesor de la losa, lo que reduce el peso propio de la estructura.
- Rapidez constructiva: Funciona como encofrado permanente, acelerando el proceso de construcción.
- Mayor resistencia: La combinación de acero y concreto ofrece una alta capacidad de carga y rigidez.
- Menores costos: Al optimizar materiales y tiempos, se reduce el costo total del proyecto.
Elementos que conforman una losa con placa colaborante
Para realizar un correcto cálculo de losa con placa colaborante, es importante conocer sus componentes principales:
1. Placa metálica perfilada

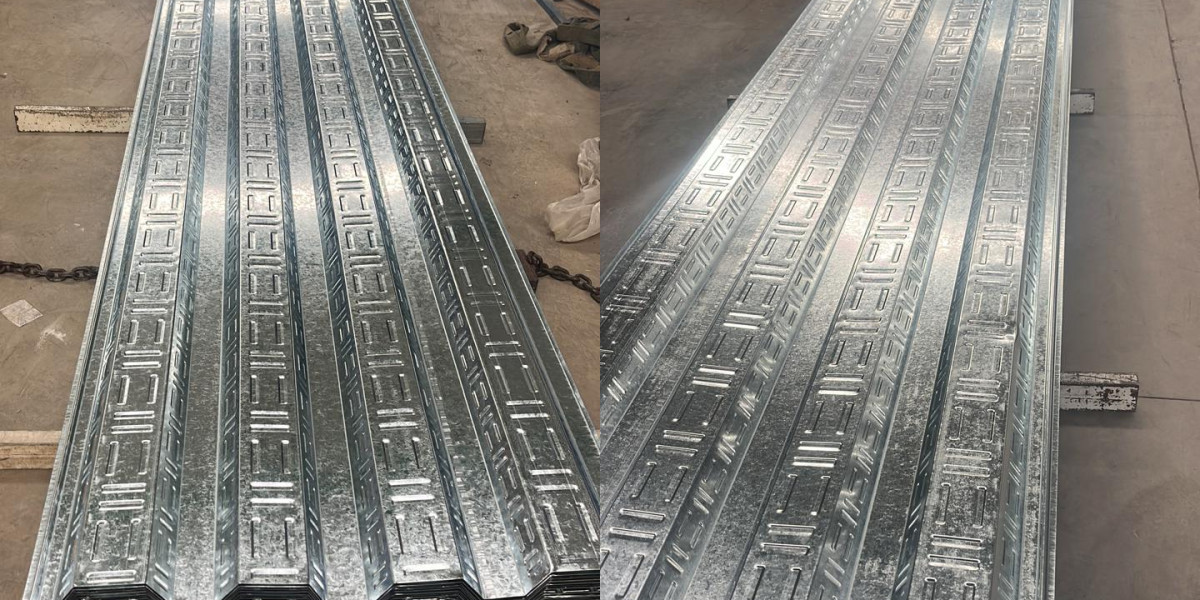

Es una lámina de acero galvanizado con perfil trapezoidal, instalada como base de la losa. Proporciona la resistencia a cortante y actúa como encofrado.
2. Concreto
Se vierte sobre la placa colaborante para formar la losa. Su resistencia a compresión es fundamental para el comportamiento estructural.
3. Armadura de refuerzo
Acero de refuerzo colocado dentro del concreto para resistir esfuerzos de tensión y mejorar la ductilidad de la losa.
Proceso para el cálculo de losa con placa colaborante
El cálculo estructural de una losa con placa colaborante se basa en normas técnicas y principios de ingeniería que aseguran la integridad y seguridad de la estructura. A continuación, se describen los pasos fundamentales:
1. Determinación de cargas
Se deben identificar todas las cargas que actuaran sobre la losa, incluyendo:
- Carga muerta: Peso propio del concreto, placa metálica, acabados y otros elementos permanentes.
- Carga viva: Personas, muebles, equipos y cualquier carga variable.
- Cargas especiales: Viento, sismos u otras cargas específicas del proyecto.
2. Selección de materiales
Elegir el tipo de concreto (resistencia característica, f’c) y acero (grado y tipo de refuerzo) adecuados según las especificaciones del proyecto y normativas vigentes en Perú.
3. Análisis estructural
Se realiza el análisis de la losa para determinar los momentos flectores, cortantes y deformaciones. Esto se puede hacer mediante métodos de mecánica de estructuras o software especializado. Es importante considerar que la placa metálica colabora en la resistencia a cortante mediante su perfil.
4. Diseño del refuerzo
Con base en los esfuerzos calculados, se diseña la armadura de acero para resistir las tensiones de tracción y compresión. Esto incluye la disposición y cantidad de barras de refuerzo.
5. Verificación de capacidad y seguridad
Se comprueba que la losa con placa colaborante cumpla con los requisitos de resistencia, rigidez y seguridad según las normas técnicas peruanas, como el Reglamento Nacional de Edificaciones (RNE).
6. Detalles constructivos
Finalmente, se determinan los detalles de corte, solapes, anclajes y unión entre la placa colaborante y el concreto para garantizar una interacción adecuada.
Normativas y estándares aplicables en Perú
Para el cálculo y diseño de losas con placa colaborante en Perú, es indispensable seguir el Reglamento Nacional de Edificaciones (RNE), así como las normas técnicas complementarias relacionadas con estructuras de concreto armado y acero. Estas incluyen:
- NTP 339.010: Diseño de estructuras de concreto armado.
- NTP 339.011: Diseño de estructuras de acero.
- Normas de sismo resistencia: Para garantizar un diseño seguro en zonas sísmicas del país.
Además, es recomendable utilizar software de cálculo estructural que incluya módulos para placas colaborantes, facilitando el análisis y diseño.
Consejos para un diseño eficiente de losa con placa colaborante
- Coordinar con arquitectos y constructores: Para optimizar dimensiones y detalles constructivos.
- Realizar modelaciones previas: Usar software para validar hipótesis y cargas aplicadas.
- Verificar compatibilidad de materiales: Asegurar que la placa y el concreto tengan propiedades compatibles.
- Considerar factores ambientales: Humedad, corrosión y otros que puedan afectar la durabilidad.
- Supervisar la ejecución: Controlar la correcta instalación de la placa y el refuerzo.
Conclusión
El cálculo de losa con placa colaborante es un proceso integral que requiere conocimientos técnicos y normativos para garantizar estructuras seguras y eficientes. Este sistema ofrece múltiples ventajas como reducción de peso, rapidez en construcción y mayor resistencia, siendo ideal para diversos tipos de edificaciones en Perú. Siguiendo los pasos y recomendaciones aquí presentados, podrás diseñar losas con placa colaborante adecuadas para tus proyectos.
Preguntas Frecuentes
¿Qué es una placa colaborante?
Es una lámina metálica perfilada que se utiliza como base y encofrado permanente para losas de concreto, ayudando a resistir cargas y mejorando la eficiencia estructural.
¿Cuáles son las principales ventajas de usar losas con placa colaborante?
Entre sus ventajas destacan la reducción de peso, rapidez en la construcción, menor costo y mayor capacidad de carga gracias a la combinación del acero y concreto.
¿Qué normas debo seguir para el diseño en Perú?
El diseño debe cumplir con el Reglamento Nacional de Edificaciones (RNE) y las Normas Técnicas Peruanas relacionadas con estructuras de concreto y acero.
¿Cómo se calcula la carga muerta en una losa con placa colaborante?
Se suman los pesos propios del concreto, la placa metálica, acabados y otros elementos permanentes que forman parte de la estructura.
¿Es necesario utilizar software para el cálculo?
No es obligatorio, pero el uso de software especializado facilita el análisis estructural y asegura un diseño más preciso y eficiente.
